    임베디드 메인 CPU 모델 시리즈(S5PV210/1GHz)
무제 문서

※ 제안배경

Ⅰ. 본 제품은 ARM 코아 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여 제작된
메인 모듈이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어서
프로그램 테스트 및 하드웨어 테스트를 할 수 있으며, 메인 CPU 모듈은 이미 충분한 검증을
거쳤기 때문에 베이스 보드만 제작 하시면 됩니다.

Ⅱ. 개발자는 사용자가 필요한 응용부분만 Base Board (새로운 타겟 보드) 구성 및 제작
하고 메인 CPU 모듈 부분은 그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및
양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축
할수 있다는 장점이 있다.

Ⅳ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서
보시듯이 산업체에서는 저희 CPU 모듈을 제품에 바로 적용하셔도 손색이 없다.


※ 임베디드 CPU 모듈 H/W 기술 세미나

본 교육과정은 개발자들의 CPU 모듈의 개발환경 구
축과 CPU 모듈의 하드웨어 이해와 실습을 통해서 개
발환경 전반에 관해서 실제 개발한 개발자가 직접
나와서
필요한 기술 및 노하우를 전달하기 위해 마
련된 교육과정 입니다.

- 임베디드 CPU 모듈 H/W 기술 세미나
- 매달 정기 교육 진행 (장소:마이크로비젼 교육장)






1. 메인 CPU 모듈 종류


< MV V210 CPU Module 소개 >


 본 제품은 Samsung S5PV210 Cortex-A8 32Bit RISC Processor CPU를 기반으로 DDR2 Memory 및

Nand Flash, Power PMIC로 구성 된 Total Embedded Solution Board이다.

기본적으로 ARM사의 Cortex-A8 Core를 채택한 CPU로 제작된 CPU Module이기 때문에 기존에

ARM9, ARM11기반의 Binary Compatibility를 제공 해 주면서 Single-Core로써는 최고인 1GHz까지

의 CPU 구동 Clock Frequency 성능과 Internal 64bit Bus구조를 가진 제품이다.

 MV V210 CPU 보드는 이러한 Cortex-A8 코어를 내장한 S5PV210 CPU의 모든 기능을 확장해서 구

현할 수 있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있다. 즉, USB

Host 2.0, USB Device 2.0 과 기본적으로 내장된 HD급, Multi-Format Codec 1080p@30fps MPEG2/4,

H.264/H.263, VC-1, XviD등이 지원되는 것은 물론이고, TV-OUT, HDMI1.3,Camera interface, LCD

24bit interface, MiPi CSI 및 DSI가 가능하게 되어 있다. 또한 400MHz DDR2 까지 지원하는 SDRAM

인터페이스를 CPU모듈에 내장하고 있으며, 물리적 사이즈는 512MB의 메모리를 장착하고 있다.







:: MV V210 메인 CPU 모듈 (CPU : Samsung S5PV210 / 1GHz, Cortex A8 코아)




< 블럭 다이어그램 & 핀세부 정보 >

자세히보기     자세히보기



< MV V210 메인 CPU 모듈 사양 >

ITEM
Specification
Description

CPU

S5PV210

ARM Cortex A8 Core base CPU

32/32KB/ I/D Cache, 512KB L2 Cache

1Ghz Operating Frequency

0.65 ball pitch, 584-FCFBGA,17mm x 17mm

Main Memory

DDR2

M1 Port : 256MB (64M x 16 x 2 개 )

M2 Port : 256MB (64Mx 16 x 2 개 )

200Mhz System Bus Clock, 84ball FBGA

FLASH

NAND

256MB 이상 (48-TSOP)

용량 확장 가능 (optional)
PMIC
MAX8698C

Step-Down Convertor 3 Port, 9-LDO 제공

1 Back up Battery Charger

1-Cell Battery Power input 가능

42-Pin 3.53mm x 3.53mm WLP Package
Connector A
LWBS008-60C-3.0H
240 pin (0.8mm pitch 60pin x 4)
Connector B
LWBS008-80C-3.0H
80 pin (0.8mm pitch 80pin x 1)

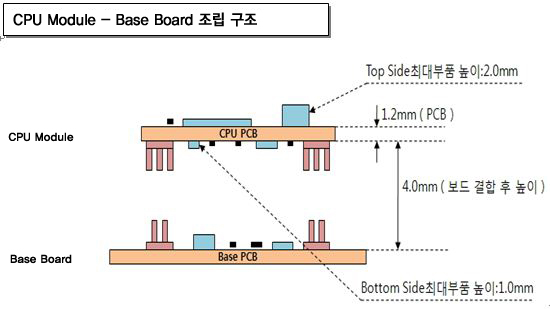

Dimension
(L x W x T)
60mm x 60mm x 1.2mm, Connector 장착 시

보드 Main CPU 모듈 과 Beas 보드 높이 4mm.
PCB 사양
8-Layer, Build-Up

※ OS: Windows CE 6.0 / Linux 2.6.x / Android 2.3 포팅 지원
- CPU가 제공하는 모든 기능 구현 가능하도록 확장 커넥터 제공
- 응용분야 : 스마트폰, PMP, PDA, 산업제어, 시스템제어외 임베디드 제품관련 모든기기



< MV V210 CPU모듈 Block Diagram >

본 제품은 CPU보드에 DDR2 메모리, NAND Flash Memory, PMIC를 제외한 나머지 모든 기능을 BASE 보드에서 구현 할 수 있도록 board connector형태로 만들어져 있다. 아래 그 Block Diagram을 간단히 예시 한다.





< MV V210 메인 CPU모듈 가격 정보 >

보드 Set 구매자에 한하여 메인 CPU 모듈 판매함. ( 단, 대량 주문시 예외 )


수 량
가 격
납 기
샘플주문
10개 이하
문의요망
즉시구매가능
소량주문
100개 이하
문의요망
3주 이내
대량주문
100개 이상
협의요망
협의요망
