※ 제안배경

Ⅰ. 본 제품은 ARM 코아 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여 제작된
Ⅰ. 메인 모듈이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어서 프로그램Ⅰ. 테스트 및 하드웨어 테스트를 할 수 있으며, 메인 CPU 모듈은 이미 충분한 검증을 거쳤기 때문에 Ⅰ. Ⅰ. 베이스 보드만 제작 하시면 됩니다.

Ⅱ. 개발자는 사용자가 필요한 응용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고 Ⅱ. 메인 CPU 모듈 부분은 그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있다 Ⅲ. 는 장점이 있다.

Ⅳ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이 Ⅳ. 산업체에서는 저희 CPU 모듈을 제품에 바로 적용하셔도 손색이 없다.

1. 메인 CPU 모듈 종류

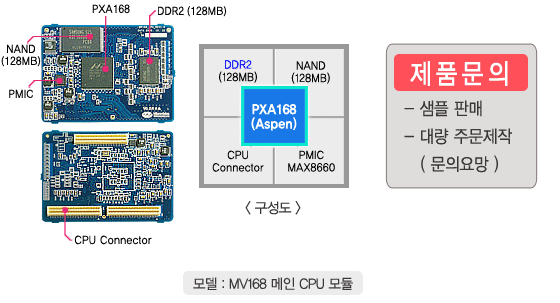

:: MV168 메인 CPU 모듈 (CPU : 마벨 PXA168(Aspen)/1GHz, XScale(ARMv5) 코아)

< 블럭 다이어그램 & 핀세부 정보 >

< MV168 메인 CPU 모듈 사양 >
- 마벨 PXA168(Aspen), ARMⅡ, 1GHz/800MHz
- PMIC CPU 파워 관리 기능
- OS : WinCE 6.0 / Linux 2.6 포팅
- BGA - 320 Ball Pitch 0.8 mm
- DDR2 128MB X 1 = 128MB
- NAND 128MB SLC Type, 8Bit (1GB 이상 확장 가능)
- Size : 64 X 48 (mm), 커넥터 장착시 보드 to 보드 높이 4mm
- CPU-to-Base Board 연결용 커넥터, 0.8mm Pitch 60-Pin X 3, 총 180Pin
- CPU가 제공하는 모든 기능 구현 가능하도록 Extention Connector 제공
- 응용분야 :모바일 단말기, 산업제어, 시스템제어 외 임베디드 제품관련 모든 기기

< 제공되는 메인CPU 모듈 CD 내용 >
- BSP (Windows. CE, Linux), 소스 제공
- CPU Data Sheet
- 부품 Data Sheet
- Schematic ( PDF, DSN )
- Install Guide Manual
- Porting Guide Manual ( Windows CE, Linux )

< MV168 메인 CPU모듈 가격 정보 >

※ 보드 Set 구매자에 한하여 메인 CPU 모듈 판매함. ( 단, 대량 주문시 예외 )

	수 량	가 격	납 기
샘플주문	10개 이하	문의요망	즉시구매가능
소량주문	100개 이하	문의요망	3주이내
대량주문	100개 이상	협의요망	협의요망
