본 제품 NVIDIA Tegra250 Cortex-A9 Dual MPCore 32Bit RISK 프로세스 기반의 제작 된 솔루션 보드로 64bit 내부 버스, 1MB L2 Cache, LPDDR2 지원, Nvidia GeForce Graphic GPU탑재 그리고 High Performance H.264
(1080p), 하드웨어 video encoder,1080p@30fps지원 가능한 MPEG-4, H.264, VC1 video Decoder, TFT 24-bits true color LCD Controller, 등이 지원된다. eMMC와 SD/MMC, Nand booting이 가능하며, 2D 및 3D Low Power Acceleration system이 장착 되어 기존의 Cortex-A8보다 고성능, 저 전력 소자이기 때문에 모바일단말기,Tablet PC, 산업용 시스템, 제어단말기 등 개발자들을 위해 모든사양을 Test해 볼 수 있는 Full Solution Board이다.
|
|
 |
|
|
|
|
무제 문서
ㆍ제품에 대한 궁금하신 사항이나 견적서 는 '견적요청'버튼을 클릭하시기 바랍니다.
|
※ 엔비디아 Tegra2 (1GHz) / Cortex-9 dual Core 레퍼런스 보드 구현 !
※ 엔비디아 Tegra2 chip 공급가능 (소량, 대량) !
※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

2. 구글 안드로이드 OS 포팅
ㆍAndroid Version 2.3, Kernel 2.6.35
ㆍ이클립스 개발환경 USB 기반 ADB 지원
ㆍCamera, 동영상, MP3, Headset / Speaker, LCD, Multi Touch, Button, Nand
ㆍEthernet, SD/MMC 지원
3. NVIDIA Cortex A9 Dual Core 기반의 T250 탑재
ㆍMCU에 내장된 Codec (MPE4 / VCI / H.264)
ㆍ출력단자 HDMI 1.3 1080i (1920X1080 P/I) / TV OUT
ㆍ2D/3D Accelerator 구현
4. 제품 양산에 대비한 고성능, 저비용 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍLPDDR2 (667MHz) 탑재
ㆍNOR Flash에 비해 매우 적은 비용으로 높은 용량이 가능한 eMMC (8GB) 탑재
5. eBook / 고급형 네비게이션 개발을 위한 7" Wide TFT-LCD
ㆍ전자지도 및 DMB나 동영상 재생에 최고로 적합한 7"LCD적용
ㆍ7" Wide Type LVDS 탑재/1024X600 해상도
6. Wi-Fi Module 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈 장착 (SDIO 타입)
7. G-sensor Module 탑재 / GYRO Sensor / Compass Sensor / GPS 탑재 / TDHB 탑재
8. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Linux, Android BSP 이미지의 초고속 다운로딩 가능으로 최적의
개발 환경 구축이 가능
ㆍUSB Host 2.0
ㆍUSB OTG 2.0
9. 다양한 Boot Mode 지원
ㆍNAND Boot Mode
ㆍeMMC Boot Mode
10. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
모바일 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 모바일 단말기에 적용 가능한 배터리 충전 회로 구현
11. 다양한 Interface 제공
ㆍSPI, I2C ,I2S, UART 3Ports, Key 별도 헤더 제공
ㆍMIPI - CSI(Camera), MIPI - DSI(LCD)
|

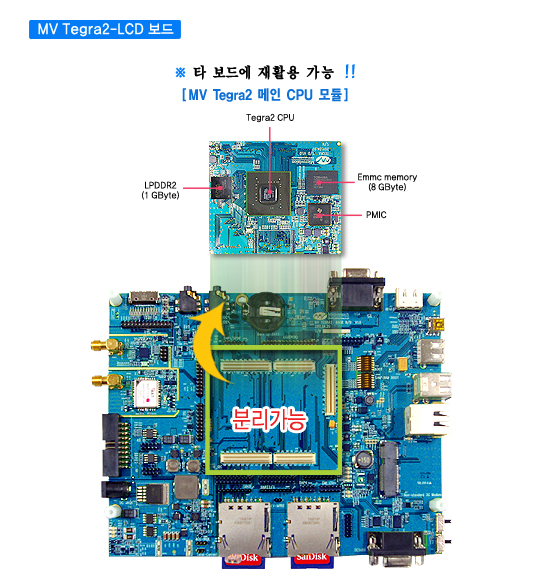

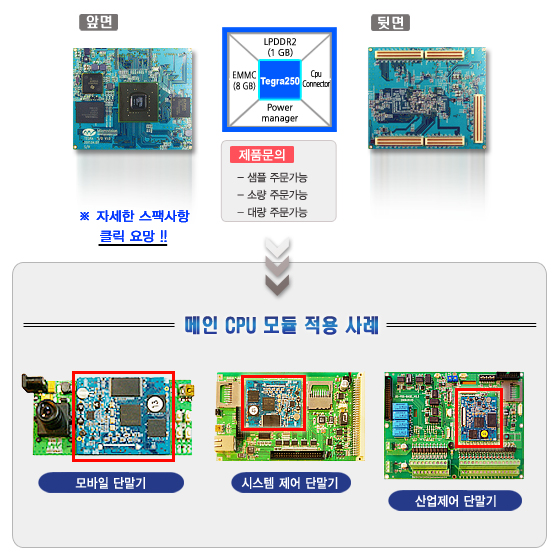

| 3. MV Tegra2-LCD 메인 CPU 모듈 |

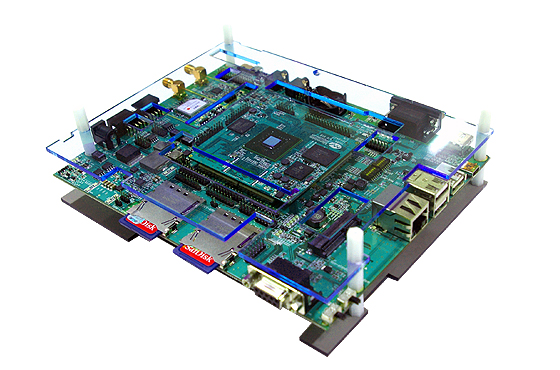

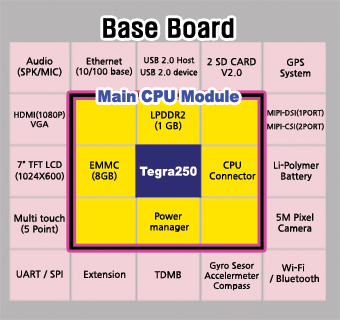

| 3-1. MV Tegra2-LCD 시스템 구성 |

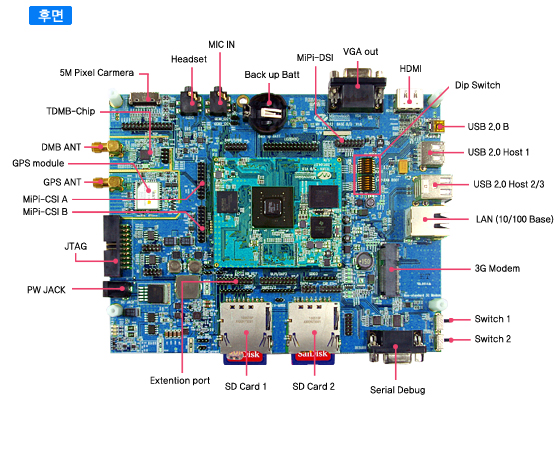

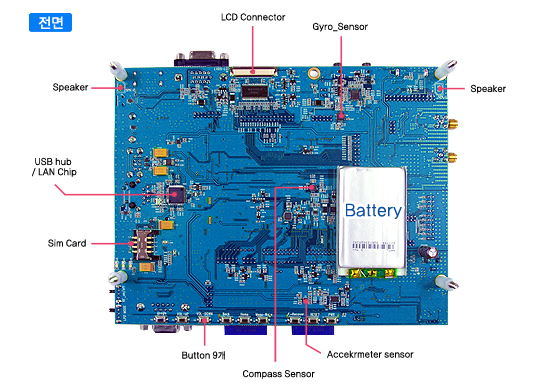

| 4. MV Tegra2-LCD 주요 구성 및 주변 장치들 |
| 5. MV Tegra2-LCD Hardware SPEC |
ITEM |
SPEC&PART |
DESCRIPTION |
| CPU |
Tegra250 (T20) |
Coretex-A9 Dual Core 1GHz |
| RAM |
LPDDR2(667MHz) |
1GByte single chip(Elpida-EDB8132b2MA) |
| EMMC |
Support |
8GByte (Toshiba : THGBM2G6D2FBAI9) 적용 |
| NAND Flash |
Large Block 4Gb |
H27U4G8F2DTR-BC(SLC) option |
| Graphic |
2D/3D |
2D/3D Nvidia Geforce GPU 탑재 |
| Audio Codec |
I2S |
WM8903, Stereo 1W Audio AMP적용
Dual Speaker,Dual MIC IN ,Headset 적용 |
| MIPI |
3Port |
MIPI-DSI : 1Port ( 2 lane )
MIPI-CSI : 2Port(2 lane 1Port,1 lane 1Port) |
| LCD |
Max 1680 x 1050 support |
7"WSVGA 1024X600/LVDS LCD적용 |
| Touch Screen |
Capacitive Multi Touch |
5 Point Multi touch Screen Pannel적용 |
| Video OUT |
1Port (VGA ) |
Up to UXGA(1600 x 1200) support |
| HDMI |
3Port
(Max 12 Mpixel support) |
1.3 HDMI Standard 19pin Connector(1080p) |
| Camera |
SMOS VGA
Sensor |
UVC (USB Video Class) 방식 5M Pixel |
| Ethernet |
SMSC9220 |
10/100Base with USB Hub,link/ACT LED |
| USB |
USB Host2.0,USB OTG 2.0 |
USB Host 2.0, USB OTG 2.0 |
| SD slot |
4Port |
SD Slot 2Port
1Port:eMMC , 1Port:used CAM/CSI 적용 |
| DMB |
I&C T3800 |
TDMB chip Built IN/SMA ANT Jack
H.264 Software Codec적용 |
| GPS |
MAT1316 |
SMA ANT jack output |
| WI -FI(옵션) |
SD Slot Type |
Wi-Fi 802.11g |
| PMIC |
TPS658623 |
3 Step-Down Convertors,11 LDO Regulators
,RTC,The other special function(169 BGA) |
| charger |
BQ24618 |
AC & Battery Swithing기능 |
| Battery(별도구매) |
2700mAH/3.7V |
5pin Battery Connector |
| Battery Gauge |
BQ27500 |
1 Cell Battery Gauge |
AC-DC
ADAPTOR |
OUT PUT : 9Vdc/2 ~3A |
|
| PCIE |
Max 4 lane(미사용)
|
Not Application |
| SPDIF |
x (미사용) |
Pin Header |
| UART |
4 Port |
DSUB 1Port/ Extension Connector 2Port
GPS 1Port |
| 기타 |
|
SPI,I2C,GMI,JTAG,11KEY,LED 7EA등 |
|
|
| 6. MV Tegra2-LCD Software SPEC |
| OS |
Android 2.3, Embedded Linux 2.6.32, |
| Bootloader |
H/W 초기화(UART) (115200) |
| Image Download |
USB 2.0 (Client) |
| Flash |
eMMC |
| Driver |
LVDS LCD 7"/Multi Touch (Android 지원)
USB 2.0 Host / USB 2.0 OTG
USB HUB USB Storage / Mouse / Keyboard
USB Client 2.0
- Debug UART
- GPS
- MIPI (BSP 미제공)
- HDMI (480i / 720p)
(Android만 지원)
- Audio Codec (SPK / MIC / Headset) (Android만 지원)
- I2C / SPI / G-Sensor
- WiFi (SDIO Type)
- SDHC2.0 메모리 카드
UVC (USB Video Class) Camera 5M Pixel
Ethernet Device Driver
LCD BRT LCD 밝기조절(PWM)
PMU지원
|
| Application |
Camera APP 샘플 제공 |
|
| 7. MV Tegra2-LCD S/W BSP 지원 내용 |
1. Schematic(PDF, DSN), 부품 Data Sheet
2. User 메뉴얼(Android, Linux ), 한글 매뉴얼 제공
3. Device Driver 소스 제공
4. BSP(Android, Linux ) 소스, Binary Images 제공(아래사항 참조)
ㆍAndroid Linux O/S 포 팅: LCD, Multi Touch 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 O/S 포팅
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 Ethernet 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 Camera 5M Pixel 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 HDMI 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 동영상 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 SD/MMC 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 TFT LCD 7" Driver 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 TFT LCD 7" Multi Touch Driver 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 Audio Codec(SPK,MIC,Headset)지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 그래픽 로테이션 기능 추가
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 DMB 지원
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 GPS 안드로이드 적용
ㆍAndroid Version 2.3, Kernel 2.6.35 기반의 MIPI DSI / CSI (협의사항)
ㆍEmbedded Linux용 Boot Loader Binary Image
ㆍEmbedded Linux용 Boot Loader Source
ㆍEmbedded Linux Kernel 2.6.32 Version Binary Image
ㆍEmbedded Linux Kernel 2.6.32 Version Source 파일 일체
ㆍEmbedded Linux용 File System Binary Image
ㆍEmbedded Linux용 File System 파일 일체
ㆍEmbedded Linux용 TFT LCD 7" Driver 지원
ㆍEmbedded Linux용 TFT LCD 7" Multi Touch Driver 지원
ㆍEmbedded Linux용 Camera 지원
ㆍEmbedded Linux용 SDIO Wi-Fi 지원
ㆍEmbedded Linux용 Alsa Audio Recoding 지원
ㆍEmbedded Linux용 Audio Codec(SPK,MIC,Headset)지원
ㆍEmbedded Linux 2.6.32 기반의 각종 디바이스 드라이버 소스 일체
ㆍBoard에 지원되는 영상장치: HDMI,
5. Sample Test 소스 제공
Linux 2.6 :
ㆍ I2C, SPI, GPIO test 소스
ㆍ Video4Linux Camera (OUTPUT RGB)
ㆍ GPIO, Thread test 소스
ㆍ GPS, Multi Touch test 소스
|
| 8. Package List (MV Tegra2-LCD ) |
|
|
|
|
MV Tegra2-LCD
(전면) |
MV Tegra2-LCD
(측면) |
Power Supply |
USB Cable |
|
|
|
|
Serial Cable |
MV Tegra2-LCD CD |
GPS 수신기 |
Camera 5M Pixel |
|
|
|
|
Box |
|
|
|
|
ㆍ사용중 보드 문제점 발생시 기술지원 (기술지원팀 별도 운영 6 명 ! )
＊ 보드 기능 구현 및 기술문의 : T/S 담당자 대응
＊ 보드 H/W 설계관련 기술문의 : H/W 담당자 대응
＊ 보드 S/W 개발관련 기술문의 : S/W 담당자 대응
＊ 보드 전반적인 통합관련 기술문의 : T/S 팀장 대응
ㆍ정확하고 신속한 당일처리 원칙 !
ㆍ솔루션보드 사용시 발생되는 문제에 대한 E-mail 및 유선 등으로 기술지원
(E-mail : tech@mvtool.co.kr / tst@microvision.co.kr)
ㆍ사용중 보드 문제점 발생시기술지원(업체방문/기술지원팀과 방문일정 협의 요망)
ㆍ당사에서 주최하는 기술 세미나 참석 및 자료 제공 |
| 10. MV Tegra2-LCD 보드 기술 세미나 |
|
MV Tegra2-LCD 보드
기술 세미나 매뉴얼 |
|
 |
본 교육과정은 개발자들의 개발환경 구축과 하드웨어 이해와 실습을 통하여 개발환경 익히기 위한 과정 및 Linux 2.6 & Android 2.3 를 MV Tegra2-LCD 보드에 포팅(Porting) 하기 위한 개발 환경 구축부터 포팅 과정에 필요한 기술 및 노하우를 전달하기 위해 마련된 교육 과정입니다.
- MV Tegra2 보드
(엔비디아 Tegra2 / Cortex-A9 dual 코아)
- 매달 정기 교육 진행 (장소:마이크로비젼 교육장)
|
|
| 12. MV Tegra2-LCD 기반의 다양한 응용 분야 |
ㆍ제품에 대한 궁금하신 사항이나 견적서 는 '견적요청'버튼을 클릭하시기 바랍니다.
ㆍ보다 빠른 견적을 원하시는 경우 전화로 친절하게 상담해 드립니다.
TEL : 02-3283-0101 |
|
|
|
|
|
|
 |
|
|
|
