단독형 (Stand-alone) SW 사양

운영 환경

윈도우 XP (Embedded OS) 내장

운영 소프트웨어

Pg4uwMC

기본 메뉴형태

풀다운 메뉴, 아이콘 바, 단축키, 펑션키, 사용자 설정 현황

지원 언어

영문

사용 파일의 형태

project 파일 로드

칩 동작 메뉴

blank check, program, verify, erase등 프로젝프 파일 설정내용.

파일 메뉴

파일 관리자, 프로젝트관리자 등

버퍼 메뉴

버퍼 보기, 다양한 편집기능, 체크섬 연산관리, 자동 파일포맷 인식과 변환, 시리얼 번호 자동 부여 (증가모드, 파일모드, 사용자 생성기)

작업현황 기능

총 작업 수량 카운트 다운, 통계표시

특수 기능

핸들러 등 원격제어 기능

환경 설정

파일, 프로젝트 등

PC (모니터)와 연결시의 사양

운영 환경

윈도우 NT/2000/XP/2003/XP64 이상, MS Windows Vista

운영 소프트웨어

Pg4uwMC(멀티)

기본 메뉴형태

풀다운 메뉴, 아이콘 바, 단축키, 펑션키, 사용자 설정 현황, 로그윈도우

지원 언어

한글/영문 (메뉴, 정보, 경고문, 도움말 등)

사용 파일의 형태

project 파일 포맷

칩 동작 메뉴

read, blank check, program, verify, erase, 동작설정옵션

칩 굽기 실행모드

자동굽기, 수동굽기

칩 선택 메뉴

Sort 검색, 제조사별, 칩의 타입별, 칩 ID 자동 인식(EPROM)

지원 파일 포맷

unformatted (raw) binary, HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX, Altera POF, JEDEC format, 등

Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD, PLD Designer ISDATA, etc.

파일 메뉴

파일 관리자, 프로젝트관리자, 작업보고서, 인쇄 등

버퍼 메뉴

버퍼 보기, 다양한 편집기능, 체크섬 연산관리, 자동 파일포맷 인식과 변환, 시리얼 번호 자동 부여 (증가모드, 파일모드, 사용자 생성기)

작업현황 기능

총 작업 수량 카운트 다운, 통계표시

외부 지원툴

JTAG chain (ISP-Jam) 형식, AG chain (ISP-VME) 형식

특수 기능

핸들러 등 원격제어 기능

환경 설정

파일, HEX파일 관리, 프로젝트, 동작음, 아이콘 바 설정, 에러 레포트 관리 등

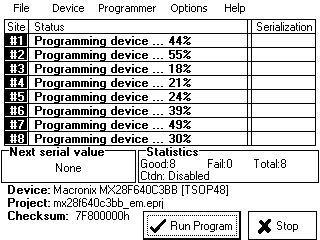

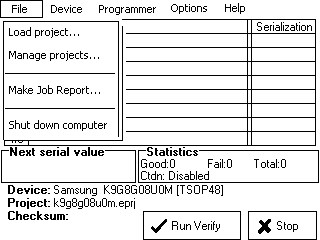

단독형 사용시 LCD 화면

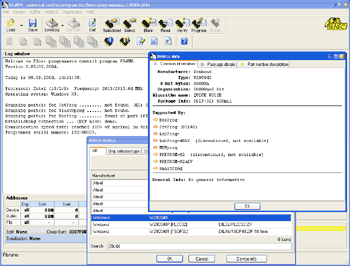

PC 또는 모니터와 연결시 모니터 운영화면

롬라이터
검색

자동 인식, 검색

동작표시

LED, 롬라이터의 동작상태 및 결과 식별 사운드

동작수단

터치패널 LCD, 키보드, 마우스, 모니터

자기진단
테스트

자기진단 기능 및 자동 교정 기능, ISP포트 자기진단

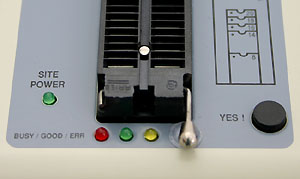

핀 드라이브

(ZIF 소켓)

- 8 X 48 핀 ZIF 소켓 으로 모든 핀의 그라운드 처리(300/600 mil)

- 소켓 각 핀의 ESD protection (15000V)

- FPGA 기반 TTL 드라이버로 모든 핀에 H, L, CLK, pull-up, pull-down 제공

- 아날로그 출력 레벨: 1.8 V ~ 26V

- 전류제한, 과전류 셧다운, 전원 셧다운 관리 시스템

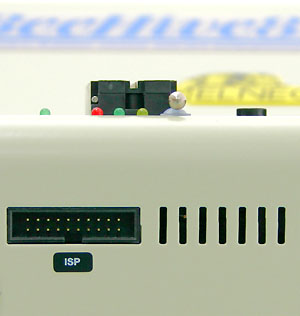

ISP 포트

- 8 X 20 핀, male 타입콘넥터

- 20 핀 male 콘넥터, 6 TTL 핀드라이버, ESD (15000V max)

인터페이스

USB 2.0

LCD

6 inch LCD (터치패널, 흑백)

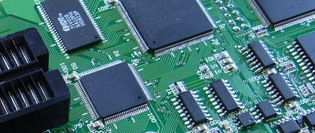

롬라이팅
보드

Beeprog+ 호환 메인 보드

내장 컴퓨터

PC Intel Core 2 Duo 1.8 GHz, 1GB RAM, 160 GB HDD
