본 제품 삼성 S5PC110 (1GHz) Cortex-A8 32Bit RISC 프로세서 기반의 제작된 솔루션 보드로, USB HOST 2.0, 기본적으로 내장된 HD급(2048Ⅹ2048), Multi-Format Codec 1080p@30fps MPEG 2/4, H.264/H.263, VC-1, XviD지원된다.
인터페이스 TV-OUT과 1080p, 1080i 지원되는 HDMI 1.3, 그 외 USB OTG 2.0, 3D 그래픽 가속기가 지원되고, USB 와 SD Card 부팅 가능하며, 400MHz 버스클럭이 지원되는 SDRAM 와 L2 Cache 512KB 메모리 지원으로 기존의 ARM보다 저 전력, 고성능이기 때문에 고성능 모바일 단말기, 산업용 제어 / 시스템 제어 단말기 등 개발자들을 위해 모든 사양 (Full Spec.)을 테스트해 볼 수 있는 Full 솔루션 보드이다.
|
|
 |
|
|
|
|
무제 문서
ㆍ제품에 대한 궁금하신 사항이나 견적서 는 '견적요청'버튼을 클릭하시기 바랍니다.
|

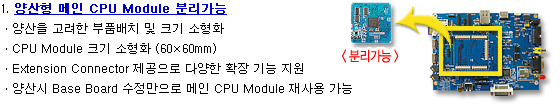

※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능
2. 카메라 쌍방향 통신 구현 (WinCE 6.0 해당 된 내용)
ㆍH.264 / Encoding / Decoding 지원
ㆍ30 fps 동영상 / 음성 저장 기능 지원
ㆍ데모용 player 소스제공
ㆍCodec Lib 제공
ㆍ통신방식: Ethernet
3. 구글 안드로이드 OS 포팅
ㆍAndroid Version 2.2, Kernel 2.6.32
ㆍ이클립스 개발환경 USB 기반 ADB 지원
ㆍEthernet ADB(Android Debug Bridge) 환경지원
ㆍCamera, 동영상, MP3, Headset / Speaker, LCD, Touch, Button, Nand
ㆍEthernet, SD/MMC 지원
ㆍAndroid Version 2.2, Kernel Ethernet 지원
4. 삼성 Cortex A8 Core 기반의 S5PC110 (1GHz) 탑재
ㆍMCU에 내장된 Multi Format Codec (MPEG4/MPEG2/H.264/H.263/VC1/XviD)
ㆍ출력단자 HDMI 1.3 1080i (1920X1080 P/I) / TV OUT
ㆍ해상도 DVI/HD 구현 (1024X768 up to 2048X2048 해상도 지원)
ㆍ2D/3D Accelerator 구현

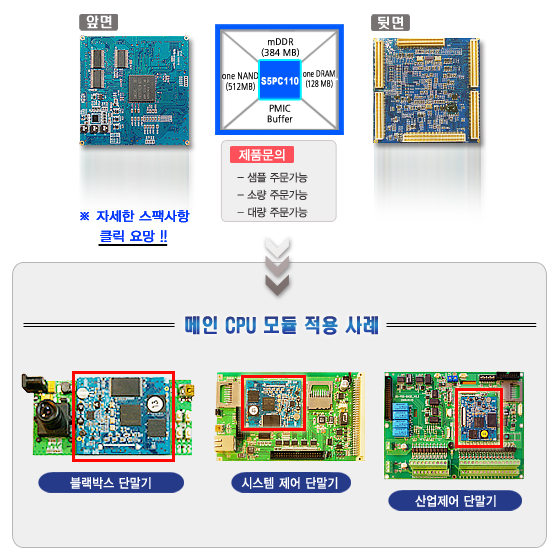

5. POP 타입의 각종 내장된 메모리 소자 탑재
ㆍPOP 타입이므로 기본적으로 CPU 내에 대용량 oneNAND, oneDRAM 과 mDDR 메모리 내장
ㆍCPU에 각종 메모리가 내장되어 있어서 H/W 설계시 메모리와 CPU간의 임피던스와 타이밍을
고려 안하기
때문에 안정성이 확보되어 시행착오가 거의 없어 설계가 쉽다.
6. eBook / 고급형 네비게이션 개발을 위한 7" Wide TFT-LCD
ㆍ전자지도 및 DMB나 동영상 재생에 최고로 적합한 7"LCD적용
ㆍ7" Wide Type TFT-LCD 탑재/800X480 해상도
7. Wi-Fi Module 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈 장착
8. G-sensor Module 탑재
ㆍSPI and I²C digital Interface
ㆍUser selectable
- ±2 g and ±8 g measurement ranges
- Sample rate & frequency response
ㆍUltra low current consumption
- ≤70 uA with 100/400 Hz sample rate
- ≤11 uA with 40/10 Hz sample rate
9. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Linux, Android BSP 이미지의 초고속 다운로딩 가능으로 최적의
개발 환경 구축이 가능
ㆍUSB Host 2.0
ㆍUSB OTG 2.0
10. 다양한 Boot Mode 지원
ㆍiROM Boot Mode
ㆍUSB Boot Mode
ㆍNAND Boot Mode
11. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
모바일 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 모바일 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구현
12. 다양한 Interface 제공
ㆍSPI, I2C ,I2S, UART 3Ports, Key 4EA, 별도 헤더 제공
ㆍMIPI - CSI(Camera), MIPI - DSI(LCD)
|

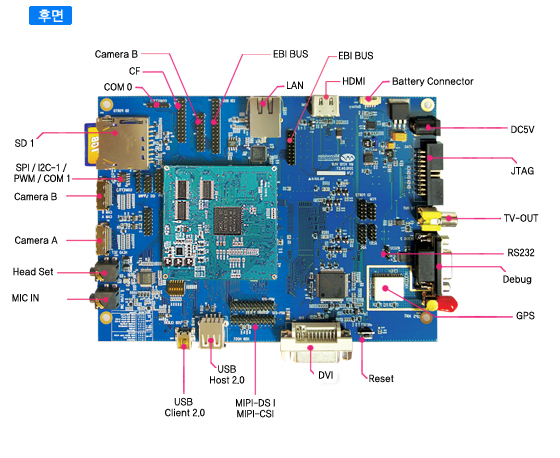

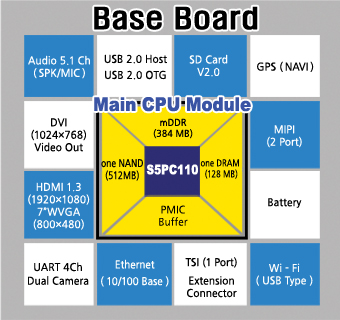

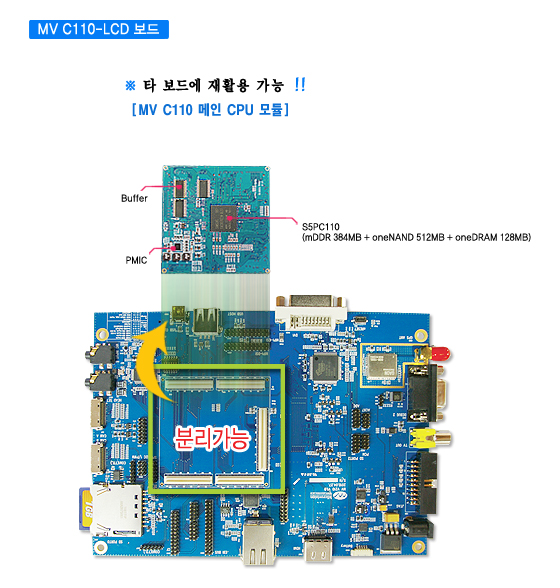

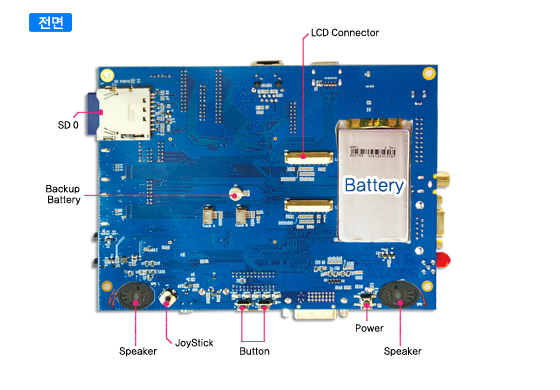

| 4. MV C110-LCD 주요 구성 및 주변 장치들 |
| 5. MV C110-LCD Hardware SPEC |
ITEM |
SPEC&PART |
DESCRIPTION |
| CPU |
S5PC110 |
Cortex A8 Core, 1GHz |
| RAM |
삼성 mDDR
oneDRAM |
384 MByte
128 MByte |
| NAND Flash |
삼성 oneNAND |
512 MByte |
| Audio Codec |
I2S |
WM8580 (I2S 5.1CH, 저전력 MP3 Play Mode) Stero
400m W출력스피커, MIC-IN Headset |
| Graphic |
2D/3D |
2D/3D Graphic Controller 지원 |
| USB |
2Ports |
USB Host 2.0 , USB OTG 2.0 |
| MIPI |
2Ports |
MIPI-CSI(Camera) 1Port, MIPI-DSI(LCD)
1Port / Header |
| Video(TV-Out) |
1Port |
NTSC/PAL Composite |
| HDMI |
1Port |
1.3 HDMI Standard 19Pin Connector (1080P, 해상도) |
| LCD |
7" LCD |
7" WVGA LCD / 800X480 (Dual Port Connector 처리) |
| GPS |
가온GPS |
SiRF Star III, GPS Engine Module |
| Camera |
2 Port |
Auto Focus 지원, Preview & Snap Shot 기능,
Aptina 2M Pi/Ei (2 Port CF Interface Header 처리) |
| Ethernet |
SMSC9220 |
UTP 3.4.5 in 10 Base-T and UTP 5 in 100 Base-Tx |
| SD Slot |
2Port |
SD Host & SD Memory V2.0 Compliant |
| TSI |
1Port |
DVB-H, DVB-T, ISDB-T, T-DMA Support (CF와겹침) |
| SPDIF |
PCM 24-bit
per sample |
Non-Linear PCM Format (AC3, MPEG1 and MPEG2) |
| G-Sensor |
1Port |
CMA3000-D01 3-AXIS,1.7V-3.6V, SPI and I2C Digital interface ±2g~±8g measurement ranges |
| CF interface |
CMA3000-D01 |
Header로 처리 |
| Wi-Fi(별도구매) |
USB Type |
Wi-Fi 802.11g, WPA/WPA2 지원, USB Interface 제공 |
| Battery (별도구매) |
1530mAH @3.7V |
Full Operation 1 Hour 이상, Battery Interface 제공 |
| Charger |
BQ24032 |
AC & Battery Switching기능, Battery Connector |
| 기타 |
Ports |
SPI, I2C, UART 3Ports, EBI, JTAG, Key 2EA, LED 5EA |
| PMIC |
MAX8698C |
3Step-Down Converters, 9LDO |
| DVI |
SIL9134 |
1024×768 구현 |
| SPI Flash |
AT25DF321 |
|
|
|
| 6. MV C110-LCD Software SPEC |
| OS |
Android 2.2, Linux 2.6.32, Windows CE 6.0 (V210 보드에 해당) |
| Bootloader |
H/W 초기화(UART) (115200) |
| Image Download |
USB 2.0 (Client) / SMSC9220 10/100Base/iROM |
| Flash |
NAND Flash File System |
| Driver |
TFT LCD 7"/Touch
USB 2.0 Host / USB 2.0 OTG
USB HUB USB Storage / Mouse / 5 Keyboard
USB Client 2.0 ActiveSync(Version 4.x)
- Debug UART
- GPS
- MIPI (BSP 미제공)
- DVI (1024 X 768) (Android만 지원)
- HDMI (480i / 720p)
(Android만 지원)
- Audio Codec (SPK / MIC / Headset)
- I2C / SPI / Serial G-Sensor
- WiFi (USB Type)
- SDHC2.0 메모리 카드
CMOS Camera
Ethernet Device Driver SMSC9220
LCD BRT LCD 밝기조절(PWM)
PMU지원
|
| Application |
Camera APP 샘플 제공 |
|
| 7. MV C110-LCD S/W BSP 지원 내용 |
1. Schematic(PDF, DSN), 부품 Data Sheet
2. User 메뉴얼(Android, Linux ), 한글 매뉴얼 제공
3. Device Driver 소스 제공
4. BSP(Android, Linux, Windows CE ) 소스, Binary Images 제공(아래사항 참조)
ㆍAndroid Linux O/S 포 팅: LCD, Touch 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 O/S 포팅
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 Ethernet 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 Camera 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 DVI 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 HDMI 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 동영상 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 SD/MMC, NAND 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 TFT LCD 7" Driver 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 TFT LCD 7" Touch Driver 지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 Audio Codec(SPK,MIC,Headset)지원
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 그래픽 로테이션 기능 추가
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 GPS 안드로이드 적용
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 MIPI dsi 기능 구현 (협의사항)
ㆍAndroid Version 2.2, Kernel 2.6.32 기반의 OTG Host 사용
ㆍEmbedded Linux용 Boot Loader Binary Image
ㆍEmbedded Linux용 Boot Loader Source 파일 일체
ㆍEmbedded Linux Kernel 2.6.32 Version Binary Image
ㆍEmbedded Linux Kernel 2.6.32 Version Source 파일 일체
ㆍEmbedded Linux용 File System Binary Image
ㆍEmbedded Linux용 File System 파일 일체
ㆍEmbedded Linux용 TFT LCD 7" Driver 지원
ㆍEmbedded Linux용 TFT LCD 7" Touch Driver 지원
ㆍEmbedded Linux용 Camera 지원
ㆍEmbedded Linux용 USB Wi-Fi 지원
ㆍEmbedded Linux용 MFC H.264코덱 Sample Code지원
ㆍEmbedded Linux용 Audio Codec(SPK,MIC,Headset)지원
ㆍEmbedded Linux 2.6.32 기반의 각종 디바이스 드라이버 소스 일체
ㆍEmbedded Linux 2.6.32 기반의 각종 USB OTG Host 사용
ㆍBoard에 지원되는 영상장치: Composite, DVI, HDMI, NTSC/PAL 지원
※ 아래 windows CE 6.0 BSP 자료는 MV210-LCD 보드만 해당 됨
ㆍWindows CE 6.0 BSP Binary Image
ㆍWindows CE 6.0 BSP Source 파일 일체
ㆍWindows CE 6.0 기반의 Dual Camera 지원
ㆍWindows CE 6.0 BSP TFT LCD 7" Driver 지원
ㆍWindows CE 6.0 BSP TFT LCD 7" Touch Driver 지원
ㆍWindows CE 6.0 기반의 Audio Codec(SPK,MIC,Headset)지원
ㆍWindows CE 6.0 기반의 I2C / SPI / Serial G-Sensor Driver 지원
ㆍWindows CE 6.0 기반의 Wi-Fi(USB Dongle Type), SDHC2.0지원
ㆍWindows CE 6.0 기반의 동영상 재생 Application(Media Player)
ㆍWindows CE 6.0 기반의 카메라 통신 Player 소스 제공(지원예정)
ㆍWindows CE 6.0 기반의 각종 디바이스 드라이버 소스 일체
5. Sample Test 소스 제공
Windows CE 6.0 :
ㆍ I2C, SPI(G-Sensor) test 소스
ㆍ S5PC110 CPU 내에 있는 H.264 코덱을 이용한 양 방향 Socket 카메라통신
(AVI 포맷 H.264 30fps 영상 및 음성 저장기능)
ㆍ HDMI(이미지), TV-OUT(이미지)
Linux 2.6 :
ㆍ I2C, SPI, GPIO test 소스
ㆍ Video4Linux Camera (OUTPUT RGB)
ㆍ GPIO, Thread test 소스
ㆍ GPS, Touch test 소스 |
| 8. Package List (MV C110-LCD ) |
|
|
|
|
MV C110-LCD
(전면) |

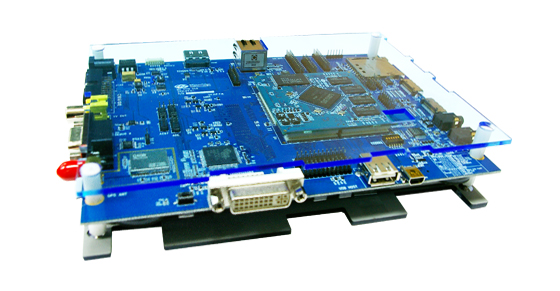

MV C110-LCD
(측면) |
Power Supply |
USB Cable |
|
|
|
|
Serial Cable |
MV C110-LCD CD |
GPS 수신기 |
Camera Module |
|
|
|
|
Box |
|
|
|
|
ㆍ사용중 보드 문제점 발생시 기술지원 (기술지원팀 별도 운영 6 명 ! )
＊ 보드 기능 구현 및 기술문의 : T/S 담당자 대응
＊ 보드 H/W 설계관련 기술문의 : H/W 담당자 대응
＊ 보드 S/W 개발관련 기술문의 : S/W 담당자 대응
＊ 보드 전반적인 통합관련 기술문의 : T/S 팀장 대응
ㆍ정확하고 신속한 당일처리 원칙 !
ㆍ솔루션보드 사용시 발생되는 문제에 대한 E-mail 및 유선 등으로 기술지원
(E-mail : tech@mvtool.co.kr / tst@microvision.co.kr)
ㆍ사용중 보드 문제점 발생시기술지원(업체방문/기술지원팀과 방문일정 협의 요망)
ㆍ당사에서 주최하는 기술 세미나 참석 및 자료 제공 |
| 10. MV C110-LCD 보드 기술 세미나 |
|
MV C110-LCD 보드
기술 세미나 매뉴얼(1일) |
|
 |
본 교육과정은 개발자들의 개발환경 구축과 하드웨어 이해와 실습을 통하여 개발환경 익히기 위한 과정 및 Android 2.2& Linux 2.6 를 MV C110-LCD 보드에 포팅(Porting) 하기 위한 개발 환경 구축부터 포팅 과정에 필요한 기술 및 노하우를 전달하기 위해 마련된 교육 과정입니다.
- MV C110 보드
(S5PC110 Cortex-A8 코아)
- 매달 정기 교육 진행 (장소:마이크로비젼 교육장)
|
|

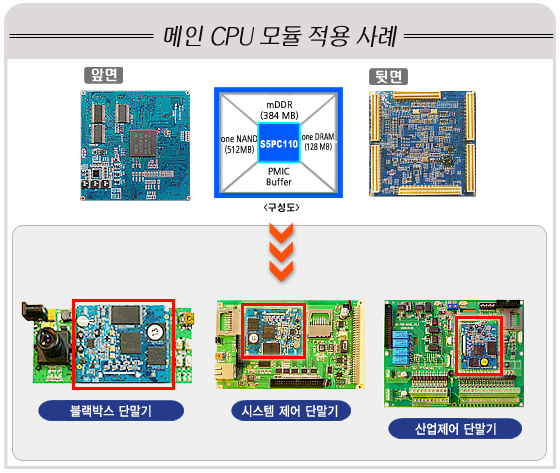

| 12. MV C110-LCD 기반의 다양한 응용 분야 |
