Beehive4+는 신뢰성과 안정성을 기반으로 48핀 ZIF 소켓 4개를 장착한 범용 롬라이터로서
Win 95 / 98 / ME / NT / 2000 / XP / Vista 등 현재의 모든 OS 환경에서 지원된다.
범용 컨트롤 소프트웨어인 PG4UW와 Pg4uwMC를 사용하는데, 사용이 매우 쉽고, 모든 새로운
디바이스 알고리즘 업데이트는 소프트웨어만으로 이루어지기 때문에 무상보증기간 후에도
무한정 무상 업데이트가 가능하고, OS의 변화에 따라 지속적으로 대응하여 모델 단종에 대한
우려가 없으므로 진정한 의미의 범용 롬라이터라 할 수 있다.
- 신뢰성과 안정성을 기반으로 48핀 ZIF 소켓 4개를 장착한 범용 멀티 롬라이터로서, 4개를
독립적으로 동작시킬 수 있을 뿐만 아니라 동시에 동작시킬 수 있다.
특히, 독립적으로
동작이 가능하기 때문에 3개의 칩이 구워지는 동안 나머지 한개의
칩의
이송작업을 할 수
있기 때문에 양산시 프로그램 대기시간의 손실을 최대한 줄일
수 있다.
- 범용 롬라이터인 Beeprog 하드웨어를 기반으로 하여 FPGA 방식에 의한 콤팩트한
디자인과
초고속 프로그래밍을 자랑한다.
|
|
|
기존 모델의 메인 보드
|
|
엘넥 Beeprog의 메인보드
|
.
- 범용 롬라이터를 기반으로 하기 때문에 신규 디바이스의 업데이트시 단순히 소프트웨어만
업데이트하면 된다. 즉, 기존 갱 롬라이터는 디바이스 업데이트시 어댑터 나 모듈과 같은
고가의 하드웨어를 새로 구입하여 업데이트하였으나, 이러한 부분까지도 소프트웨어 적으로
처리하기 때문에 인터넷상으로 언제든지 무상 업데이트를 받을 수 있다.
- 자동굽기 옵션이 있어서 일일이 마우스 클릭이나, YES 버튼을 누르지 않아도 칩의 삽입과
동시에 인지하므로 매우 편리할 뿐만 아니라, 작업자의 착각이나 피로 등으로 인해 블랭크된
칩의 혼입을 막을 수 있다.
- 범용 롬라이터를 기반으로 하기 때문에 대부분의 프로그램 가능한 칩이 지원된다.
일반 갱롬라이터 보다도 저렴한 가격으로 구된다.
- ESD(15kV max.) 보호 설계로 안정적이고 신뢰성을 보장한다.
- Pg4uwMC 는 기본적으로 Pg4uw에서 만들어진 프로젝트 파일 포맷만을 사용하여
사용하기 때문에 작업자의 소프트웨어 조작에 의한 실수를 사전에 차단할 수 있다.
- 운영 환경 소프트웨어인 Pg4uw의 자세한 환경과 설명은 '세부사양'을 참조.
|
- Pg4uw는 모든 엘넥 롬라이터가 공용으로 사용하는 32 비트 윈도우 응용 프로그램으로,
풀다운 메뉴, 단축키 및 아이콘 바 등 사용하기 쉬운 사용자 인터페이스 환경으로 구성되어
있다.
- 칩선택시 검색기능, 일반적인 기능(read, blank check, program, verify, erase), 시리얼 번호
자동부여, 프로젝트관리, 양산모드(자동굽기), 버퍼보기 및 편집, 체크섬 연산관리, 자동 파일
포맷 인식과 변환, 시큐리티, 일반적 파일 포맷 지원, 영문 및 한국어 동시 지원, 온라인 도움말,
칩의 사양 및 패키지 정보표시, 다양한 디바이스 동작설정, 작업통계 표시, 원격제어 기능,
JTAG chain (ISP-Jam) 형식 지원, AG chain (ISP-VME) 형식지원, 자체진단기능 등
- 전원스위치, 동작상태 LED, 롬라이터의 동작상태 및 결과 식별 사운드 설정, 칩 삽입 상태
검사회로, IC 테스트 등
- 자동 교정기능 및 자체 진단 기능
- 파워 서플라이 입력단 및 패러럴 포트의 써지 프로텍션 처리
- 기본 4 X 48 드라이버 탑재
- 모든 핀의 완벽한 그라운드 처리
- 과전류로 인한 디바이스 손상 사전 방지
- 소켓의 각 핀의 ESD protection, (IEC1000-4-2: 15kV air, 8kV contact)
- unformatted (raw) binary, HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax,
Tektronix, ASCII-SPACE-HEX, Altera POF, JEDEC format, 등
- Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD,
OrCAD PLD, PLD Designer ISDATA, etc.
- 프로그래밍 속도는 PC의 사양에 따라 다르며, 지속적인 SW업데이트로 최신 버젼 사용을
권장한다.
| Device |
Size [bits] |
Operation |
Time |
| M50FW080 (parallel Flash) |
100000Hx8 (8 Mega) |
programming and verify |
22 sec. |
| AM29DL323DB (parallel Flash) |
208000Hx16 (32 Mega) |
programming and verify |
38 sec. |
| AM29DL640 (parallel Flash) |
400080Hx16 (64 Mega) |
programming and verify |
57 sec. |
| AT45D081 (serial Flash) |
108000Hx8 (16 Mega) |
programming and verify |
43 sec. |
| AT89C51RD2 (microcontroller) |
10000Hx8 |
programming and verify |
15 sec. |
| PIC18LF452 (microcontroller) |
4000Hx16 |
programming and verify |
4 sec. |
** Conditions: P4, 2.4 GHz, USB 1.1, Windows XP.
- Microsoft Windows NT/2000/XP/2003/XP64 이상, MS Windows Vista
- Pentium 4; 1 GHz (2GHz 권장)
- 256 MB of RAM
- 50 MB 의 디스크 여유공간
- USB port 1.1 (멀티프로그래밍시 1.1 권장)
- 동작 전압: 15~18V DC/ max.1A (포함된 어댑터 사용 권장), 12W(active), 2W(sleep)
- 습도 : 20%..80%, non condensing
- 공급전압: AC 100-240V, max. 1.2A, 50-60Hz, 소비전력: 60W max on active
- 크기 및 무제: 506x213x86 mm , 총 8kg
- 환경: 5°C ÷ 40°C, 습도: 20%..80%,
- 무상 하자 보증기간 : 3년
보증기간내 하자 발생시 메인 보드 교체 (무상).
보증기간후 하자 발생시 메인 보드 교체 (유상) 후 1년 추가 보증.
- 무상 디바이스 업데이트 : 보증기간 관계없이 평생
단, 의무사항이 아닌 최선의 고객서비스 차원으로 지원 (세부사항은 '업데이트 페이지 참조')
|
|
|
|
|
|
|
|
 |
|
|
|

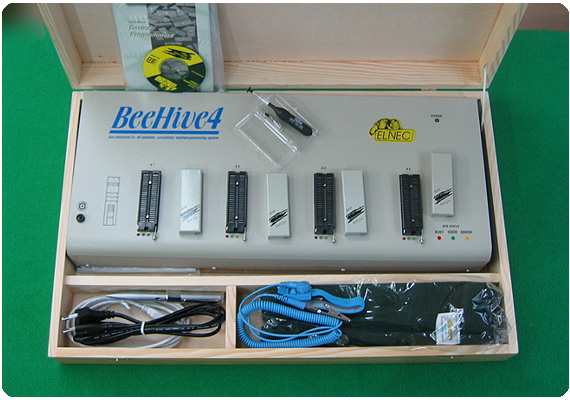

Beehive4+
BeeHive4 본체
