 MV C100-LCD (S5PC100, 삼성) 제품소개 |
|
|
|
|
|
본 제품 삼성 S5PC100 (667/800 MHz) Cortex-A8 32Bit RISC 프로세서 기반의 제작된 솔루션 보드로, CPU에 내장된 HD급(1280Ⅹ1024), Multi-Format 비디오 코덱 MPEG-4, H.264/H.263, MPEG-2, VC-1, Divx 와 NTSC/PAL 를 위한 출력 TV-OUT과 디지털 TV HDMI, 그외 USB OTG 2.0, CAN 인터페이스, OpenGL 3D 지원되며 또한 USB 와 SD Card 부팅 가능하고 기존의 ARM보다 저 전력, 고성능이기 때문에 고성능 모바일 단말기, 유비쿼터스(VoIP,홈네트워크)솔루션 /코덱을 이용한 카메라 쌍방향 통신 구현(코덱Encoding/Decoding), 산업용 제어 / 시스템 제어 단말기 등 개발자들을 위해 모든 사양 (Full Spec.)을 테스트해 볼 수 있는 Full 솔루션 보드이다. |
|
 |
|
|
|
|
무제 문서
ㆍ제품에 대한 궁금하신 사항이나 견적서 는 '견적요청'버튼을 클릭하시기 바랍니다.
|

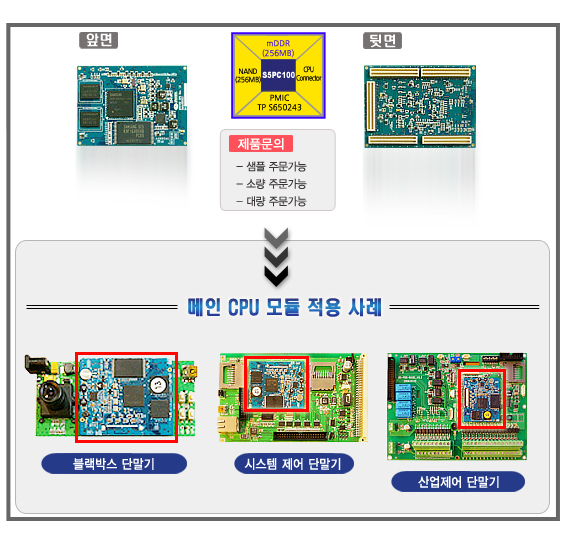

※ 제안배경 : 개발자는 필요한 응용 부분만 Base 보드에 구성 및 제작하고 메인 CPU 모듈 부분은
그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능
2. 카메라 쌍방향 통신 구현
ㆍH.264 / MPEG4 Encoding / Decoding 지원
ㆍ데모용 player 소스제공
ㆍCodec Lib 제공
ㆍ통신방식: Ethernet
3. 구글 안드로이드 OS 포팅
ㆍAndroid Version 2.1, Kernel 2.6.29
ㆍ이클립스 USB기반 ADB 지원
ㆍEthernet, SD/MMC 지원
ㆍLCD, Touch, Button, Nand 지원
ㆍCamera, 동영상, MP3, Headset / Speaker 지원
ㆍEthernet ADB(Android Debug Bridge) 환경지원
ㆍAndroid Version 2.1, Kernel Ethernet 지원
ㆍAndroid Version 2.1, VGA OUT지원
4. 삼성 Cortex A8 Core 기반의 S5PC100 (667/800MHz) 탑재
ㆍMCU에 내장된 Multi Format Codec (MPEG4/H.264/H.263/VC1)
ㆍ출력단자 HDMI (1280X720P) / TV OUT
ㆍ해상도 VGA/HD 구현 (1024X768 up to 2048X2048 해상도 지원)
ㆍ2D/3D Accelerator 구현
5. 제품 양산에 대비한 고성능, 저비용 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍ기존 SDRAM보다 2배 더 빠른 mDDR (Mobile Dual DRAM) 탑재
ㆍNOR Flash에 비해 매우 적은 비용으로 높은 용량이 가능한 NAND Flash (256MB) 탑재
6. 고급형 네비게이션 개발을 위한 7" Wide TFT-LCD
ㆍ전자지도 및 DMB나 동영상 재생에 최고로 적합한
ㆍ7" Wide Type TFT-LCD 탑재/800X480 해상도
7. 휴대 이동 방송 시청을 위한 DMB Module 탑재
ㆍ고급형 네비게이션의 필수 품목 중 하나인 지상파 DMB 모듈 장착
ㆍ기존 DMB칩 제품보다 저전력 모듈을 탑재
ㆍNTSC/PAL 방식의 Composite Video Out 출력 기능지원
8. Wi-Fi Module 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈 장착
9. 휴대용 DVR 및 동영상 촬영, 화면 캡춰를 위한 고해상도 Camera Module 탑재
ㆍ자체 제작한 2M Pixel의 고해상도 CMOS Camera Module 탑재
10. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Windows CE, Linux BSP 이미지의 초고속 다운로딩
ㆍ가능으로 최적의 개발 환경 구축이 가능
ㆍUSB 2.0 OTG 지원
11. 다양한 Boot Mode 지원
ㆍiROM Boot Mode
ㆍUSB Boot Mode
ㆍNAND Boot Mode
12. 휴대용 응용 기기를 위한 HDD Interface 구현
ㆍ1.8" HDD Interface 구현으로 대용량 동영상 및 데이터 저장
13. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양산형
ㆍ모바일 단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 모바일 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구현
14. 다양한 Interface 제공
ㆍCAN(2.0 1Mbps) 2CH
ㆍSPI, I2C ,I2S, UART 3Ports, Key 4EA, 별도 헤더 제공
|

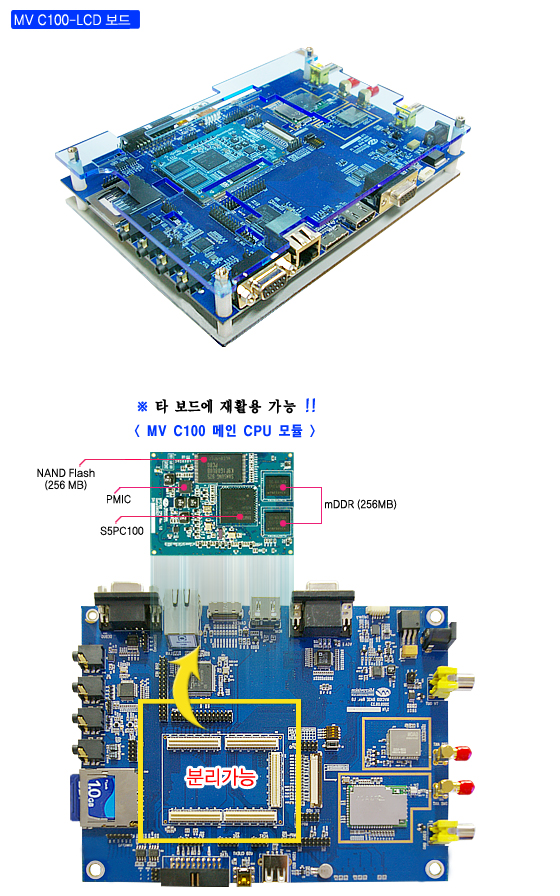

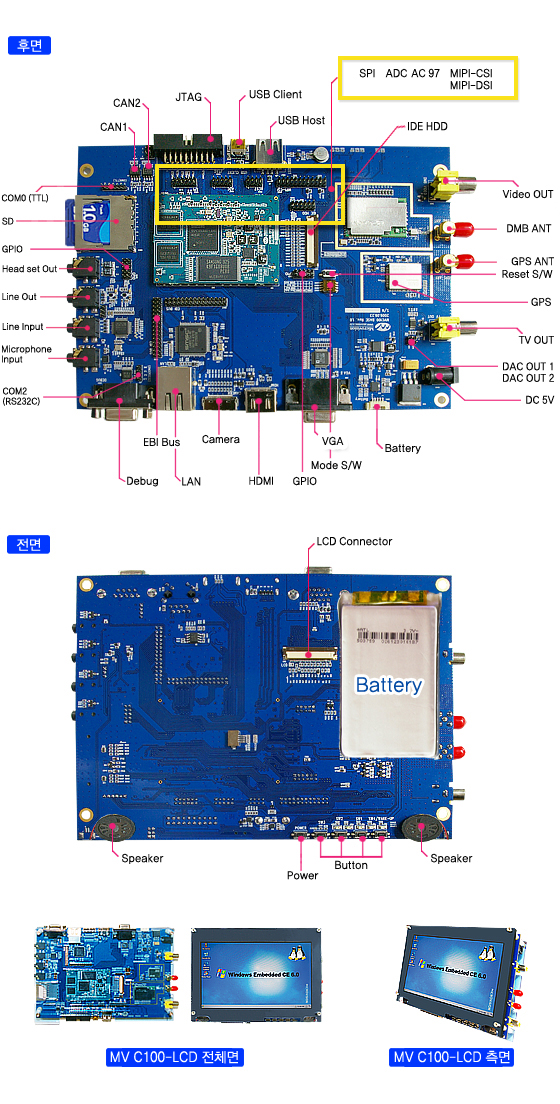

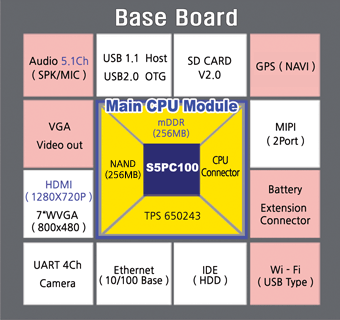

| 4. MV C100-LCD 주요 구성 및 주변 장치들 |
| 5. MV C100-LCD Hardware SPEC |
ITEM |
SPEC&PART |
DESCRIPTION |
| CPU |
S5PC100 |
Cortex A8 Core, 667/800MHz |
| RAM |
삼성 mDDR |
256MByte, 32Bit Access, Clock Speed 266MHz |
| NAND Flash |
삼성 NAND |
Large Block 2GB(256MByte) |
| Audio Codec |
I2S |
I2S 5.1Ch, 저 전력 MP3 Play Mode, WM8580, Stereo 400mW 출력 스피커, MIC IN, Head SET, AC97헤더처리 |
| Graphic |
2D/3D |
2D/3D Graphic Controller 지원 |
| USB |
2Ports |
USB Host 1.1 , USB OTG 2.0(BSP미제공) |
| MIPI |
2Ports |
MIPI-CSI(Camera) 1Port, MIPI-DSI(LCD) 1Port |
| CAN |
2Ch |
Ver2.0, 1Mbps, Transceiver built-in(BSP미제공) |
| Video(TV-Out) |
1Port |
NTSC/PAL Composite |
| HDMI |
1Port |
1.2 HDMI Standard 19Pin Connector (576P, 720P 해상도) |
| LCD |
7" LCD |
7" WVGA LCD / 800X480 |
| VGA (1280*1024) |
1Port |
Analog VGA 1280*1024 구현 up to 2048*2048
(VGA D-SUB 15PIN) |
| DMB |
GDM1300 |
H/W 코덱 내장, NTSC / PAL Composit 출력구성 |
| GPS |
가온GPS |
SiRF Star III, GPS Engine Module |
| Camera |
Aptina 2M Pixel |
Auto Focus 지원, Preview & Snap Shot 기능 |
| Ethernet |
SMSC9215 |
10/100Base-T 지원, Link/ACT/Speed LED |
| SD Slot |
1Port |
SD Host & SD Memory V2.0 Compliant |
| HDD(별도구매) |
1Port |
FPC/FFC Connector Interface 제공(BSP미제공) |
| Wi-Fi(별도구매) |
USB Type |
Wi-Fi 802.11g, WPA/WPA2 지원, USB Interface 제공 |
| Battery (별도구매) |
1530mAH @3.7V |
Full Operation 1 Hour 이상, Battery Interface 제공 |
| Charger, PMIC |
BQ24032 |
AC & Battery Switching기능, Battery Connector |
| 기타 |
Ports |
SPI, I2C, UART 3Ports, EBI, JTAG, Key 4EA, LED 2EA |
|
|
| 6. MV C100-LCD Software SPEC |
| OS |
Windows CE 6.0, Embedded Linux 2.6.29, Android 2.1 |
| Bootloader |
H/W 초기화(UART) (115200) |
| Image Download |
USB 2.0 (Client) / SMSC9215 10/100Base/iROM(SD) |
| Flash |
NAND Flash File System |
| Driver |
TFT LCD 7"
USB1.1 Host
USB HUB USB Storage/Mouse/Keyboard
USB Client 2.0 ActiveSync(Version 4.x)
- Debug UART
- CAN (BSP미제공)
- MIPI (BSP미제공)
- I2C
- SPI
- Serial 통신MMC/SDHC2.0 메모리 카드
CMOS Camera(쌍방향 통신구현)
ATA Interface (BSP미제공)
Ethernet Device Driver SMSC9215
LCD BRT LCD 밝기조절(PWM)
PMU지원 |
| Application |
Camera APP 샘플 제공 |
|
| 7. MV C100-LCD S/W BSP 지원 내용 |
1. Schematic(PDF, DSN), 부품 Data Sheet
2. User 메뉴얼(Windows CE, Linux), 한글 매뉴얼 제공
3. Device Driver 소스 제공
4. BSP(Windows CE, Linux) 소스, Binary Images 제공(아래사항 참조)
ㆍWindows CE 6.0 BSP Binary Image
ㆍWindows CE 6.0 BSP Source 파일 일체
ㆍWindows CE 6.0 기반의 DMB 실행파일 지원
ㆍWindows CE 6.0 기반의 Camera 지원
ㆍWindows CE 6.0 기반의 USB Wi-Fi, SDHC2.0지원
ㆍWindows CE 6.0 기반의 동영상 재생 Application(Media Player)
ㆍWindows CE 6.0 기반의 카메라 쌍방향 통신 Player 소스 제공
ㆍWindows CE 6.0 기반의 각종 디바이스 드라이버 소스 일체
ㆍEmbedded Linux용 Boot Loader Binary Image
ㆍEmbedded Linux용 Boot Loader Source 파일 일체
ㆍEmbedded Linux Kernel 2.6.29 Version Binary Image
ㆍEmbedded Linux Kernel 2.6.29 Version Source 파일 일체
ㆍEmbedded Linux용 File System Binary Image
ㆍEmbedded Linux용 File System 파일 일체
ㆍEmbedded Linux용 Camera 지원
ㆍEmbedded Linux용 USB Wi-Fi 지원
ㆍEmbedded Linux 2.6.29 기반의 각종 디바이스 드라이버 소스 일체
ㆍBoard에 지원되는 영상장치: Composite, VGA, HDMI, NTSC/PAL 지원
ㆍAndroid Linux O/S 포 팅: LCD, Touch 등 지원
ㆍAndroid Version 2.1, Kernel 2.6.29 O/S 포팅
ㆍAndroid Version 2.1, Kernel 2.6.29 기반의 Camera 지원
ㆍAndroid Version 2.1, Kernel 2.6.29 기반의 Ethernet 지원
ㆍAndroid Version 2.1, Kernel 2.6.29 기반의 VGA OUT 지원
ㆍAndroid Version 2.1, Kernel 2.6.29 기반의 동영상 재생 지원
ㆍAndroid Version 2.1, Kernel 2.6.29 기반의 WEB Browser지원
ㆍAndroid Version 2.1, Kernel 2.6.29 기반의 SD/MMC, NAND 지원
ㆍAndroid Version 2.1, Kernel 2.6.29 기반의 음성녹음 & 재생 지원
5. Sample Test 소스 제공
Windows CE 6.0 :
ㆍ I2C, SPI
ㆍ S5PC100 CPU 내에 있는 H.264 코덱을 이용한 양 방향 Socket 카메라통신
ㆍ HDMI(이미지), TV-OUT(이미지)
Linux 2.6 :
ㆍ I2C, SPI, GPIO
ㆍ Video4Linux Camera
Android 2.1 :
ㆍ Video4Linux Camera
|
| 8. Package List(MV C100-LCD) |
|
|
|
|
MV C100-LCD
(전면) |
MV C100-LCD
(측면) |
Power Supply |
USB Cable |
|
|
|
|
Serial Cable |
MV C100-LCD CD |
DMB Antenna |
GPS 수신기 |
|
|
|
|
Camera Module |
Box |
|
|
|
ㆍ사용중 보드 문제점 발생시 기술지원 (기술지원팀 별도 운영 6 명 ! )
＊ 보드 기능 구현 및 기술문의 : T/S 담당자 대응
＊ 보드 H/W 설계관련 기술문의 : H/W 담당자 대응
＊ 보드 S/W 개발관련 기술문의 : S/W 담당자 대응
＊ 보드 전반적인 통합관련 기술문의 : T/S 팀장 대응
ㆍ정확하고 신속한 당일처리 원칙 !
ㆍ솔루션보드 사용시 발생되는 문제에 대한 E-mail 및 유선 등으로 기술지원
(E-mail : tech@mvtool.co.kr / tst@microvision.co.kr)
ㆍ사용중 보드 문제점 발생시기술지원(업체방문/기술지원팀과 방문일정 협의 요망)
ㆍ당사에서 주최하는 기술 세미나 참석 및 자료 제공 |

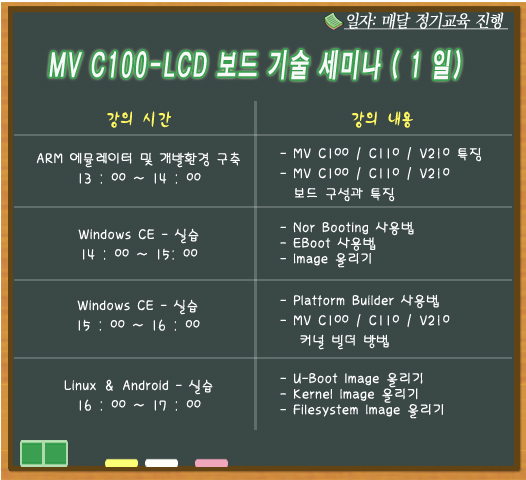

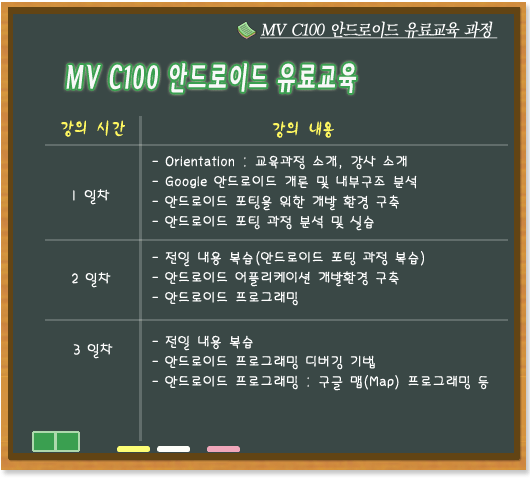

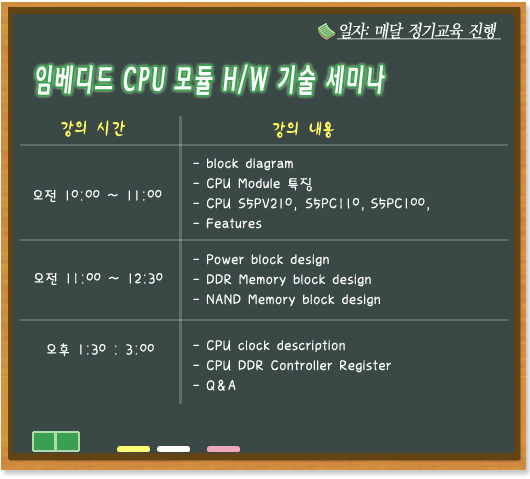

| 10. MV C100-LCD 보드 기술 세 미나 |
| 12. MV C100-LCD 기반의 다양한 응용 분야 |
