 MV6410-LCD PLUS (S3C6410, 삼성) 제품소개 |
|
|
|
|
|
H/W Codec을 이용한 Linux 동영상 풀소스 제공 ! |
구글 안드로이드 O/S 포팅 ! ! |
본 제품 삼성 S3C6410(533/667MHz)프로세서 기반의 제작된 솔루션 보드로 ARM11 Core MCU 내장된 H/W Video Codec, MPEG-4, H.264/H.263, VC-1, NTSC, PAL, TV-OUT, OpenGL 3D, 2D Accelerator, DVFS, AXI 64-Bit bus 등을 이용한 고성능 모바일 단말기, 고급형 네비게이션, PMP, 산업용 제어 시스템 등 개발자들을 위해 모든 사양(Full Spec.)을 테스트해 볼 수 있는 솔루션 보드이다.
7" Wide Type의 TFT-LCD와 Touch Screen을 사용하여 동영상 재생에 최적합하도록 구성하였으며, 모바일 단말기에 필수적인 배터리(Battery) 충전회로를 실제 적용하여 진정한 모바일 솔루션으로서의 완성도를 한층 끌어 올렸다.
|
|
 |
|
|
|
|
무제 문서
ㆍ제품에 대한 궁금하신 사항이나 견적서 는 '견적요청'버튼을 클릭하시기 바랍니다.
|
1. 양산형 메인 CPU Module
2. 제품 양산에 대비한 고성능, 저비용 메모리 소자 탑재
ㆍ양산을 고려한 양산용 부품/소자 사용 및 설계 제작
ㆍ기존 SDRAM보다 2배 더 빠른 mDDR (Mobile Dual DRAM) 탑재
ㆍNOR Flash에 비해 매우 적은 비용으로 높은 용량이 가능한 NAND Flash (128MB) 탑재
3. 삼성 ARM11 Core 기반의 S3C6410 (533/667MHz) 탑재
ㆍMCU에 내장된 Multi Format Codec (MPEG4/H.264/VC1)
ㆍNTSC/PAL TV-OUT/S-Video/VGA 구현
ㆍ2D/3D Accelerator 구현
4. Google Android OS 포팅
5. 고급형 네비게이션 개발을 위한 7" Wide Type TFT-LCD 및 Module 탑재
ㆍ전자지도 및 DMB나 동영상 재생에 최고로 적합한 7" Wide Type TFT- LCD 탑재
(800 X 480 해상도)
6. Wi-Fi Module 탑재
ㆍ무선 통신에 필수 적인 Wi-Fi 모듈 장착
7. 휴대용 DVR 및 동영상 촬영, 화면 캡춰를 위한 고해상도 Camera Module 탑재
ㆍ자체 제작한 2M Pixel의 고해상도 CMOS Camera Module 탑재
8. 최적의 개발 환경 구축을 위한 초고속 USB 2.0 구현
ㆍ최대 480Mbps 속도 기반의 USB 2.0 Device Interface 구현
ㆍ대용량 Windows CE, Linux BSP 이미지의 초고속 다운로딩 가능으로 최 적의 개발 환경
구축이 가능
9. 휴대용 응용 기기를 위한 HDD Interface 구현
ㆍ1.8" HDD Interface 구현으로 대용량 동영상 및 데이터 저장
10. 양산형 모바일 단말기를 위한 모바일 전용 배터리 탑재 및 충전 회로 구현
ㆍ단순 레퍼런스나 교육용키트에서 사용한 어댑터 방식에서 벗어나 실제 양 산형 모바일
단말기에서 반드시 필요한 전용 배터리 및 보조 배터리 탑재
ㆍ양산형 모바일 단말기에 적용 가능한 배터리 충전 회로 및 소프트웨어 구 현
|

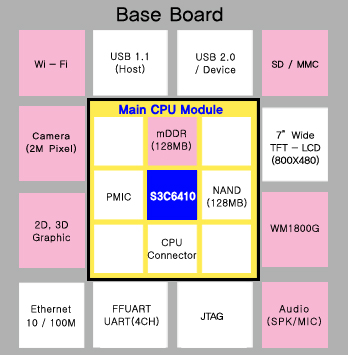

| 2. MV6410-LCD PLUS 시스템 구성도 |
| 3. MV6410-LCD PLUS 시스템 구성 |

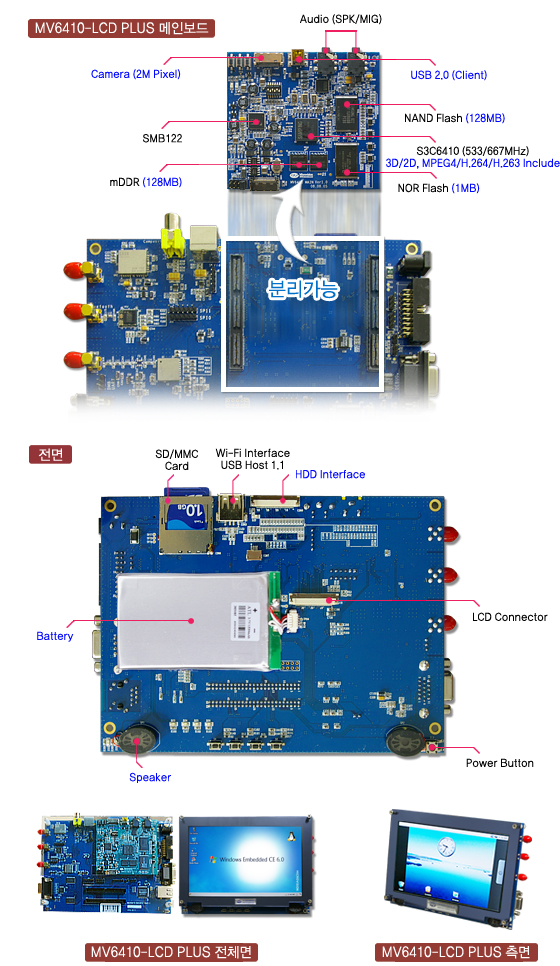

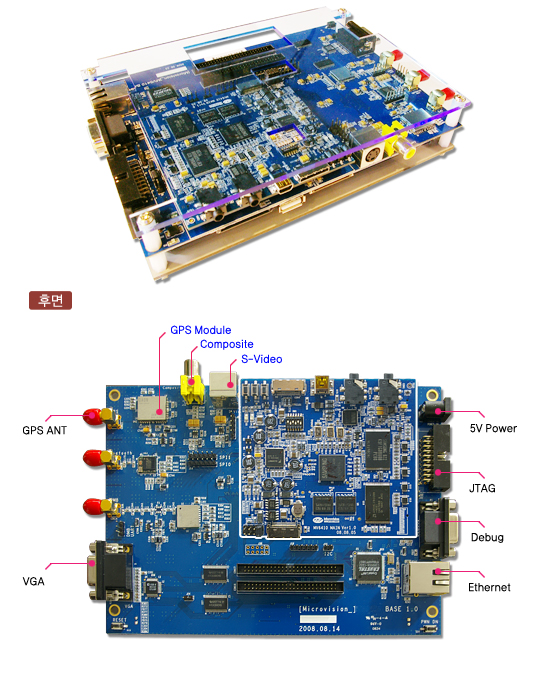

| 4. MV6410-LCD PLUS 주요 구성 및 주변 장치들 |
| 5. MV6410-LCD PLUS Hardware SPEC |
ITEM |
SPEC&PART |
DESCRIPTION |
| CPU |
S3C6410 |
ARM1176ZJF-S Core 533/667MHz UFP / SIMD |
| RAM |
삼성 mDDR |
128MByte, 32Bit Access, Clock Speed 266MHz |
| NAND Flash |
삼성 NAND |
Large Block 1GB(128MByte) |
| NOR Flash |
AMD |
NOR Flash 8MB(1MByte), 16Bit(Limit 64KBit) |
| Audio Codec |
WM9713 |
Stereo 400mW 출력 스피커, MIC IN, Head SET 지원 |
| Graphic |
2D/3D |
2D/3D Graphic Controller 지원 |
| USB |
2Ports |
USB 2.0 (Client)
USB Host 1.1 |
| UART |
4Ports |
UART0: Debug, UART1: Bluetooth,
UART2: GPS, UART3: RXD, TXD, GND(통신포트) |
| Video(TV-Out) |
1Port |
Composite |
| VGA |
1Port |
D-SUB 15Pin |
| Camera |
Aptina 2M Pixel |
Auto Focus 지원, Preview & Snap Shot 기능 |
| Ethernet |
CS8900 |
10Base-T 지원, Link LED지원 |
| SD/MMC |
1Port |
SD Host & High Speed Multi-Media Card Interface |
| HDD(별도구매) |
1Port |
FPC/FFC Connector Interface |
| Wi-Fi(별도구매) |
USB Type |
Wi-Fi 802.11g, WPA/WPA2 지원, USB Interface만 제공 |
| SDIO Type |
Wi-Fi 802.11g, AES/CCMP, WEP with TKIP, SDIO Type |
| GPS |
가온 GPS
Module |
가온 GGM-150E
SiRF Star Ⅲ
GPS Engine Without Antenna Engine Type
Size 15 X 13 X 27 |
| LCD |
7" WVGA |
800 X 480 16Bit(Data Enable Mode사용) |
| Battery (별도구매) |
1530mAH @3.7V |
Full Operation 1 Hour 이상 |
| Charger, PMIC |
SMB122 |
AC & Battery Switching기능, 배터리 Protection
AC Present 신호 출력, CC-CV 충전 |
|
|
| 6. MV6410-LCD PLUS Software SPEC |
| OS |
Windows CE 6.0, Embedded Linux 2.6.21, Android Linux
RVDS 기반 Firmware 제공 |
| Bootloader |
H/W 초기화(UART) (115200) |
| Image Download |
USB 2.0 (Client) / CS8900(10M Ethernet) |
| Flash |
NAND Flash File System |
| Driver |
TFT LCD 7"
USB1.1 Host
USB HUB USB Storage/Mouse/Keyboard
USB Client 2.0 ActiveSync(Version 4.x)
- Debug UART
- GPS(NAVI)
- Serial 통신MMC/SD 메모리 카드
CMOS Camera
Bluetooth Device Drive W2BW003
ATA Interface
Ethernet Device Driver CS8900
Key Matrix 키 스캔
LCD BRT LCD 밝기조절(PWM)
PMU지원 |
| Application |
Camera APP 샘플 제공 |
|
| 7. MV6410-LCD S/W BSP 지원 내용 |
1. Schematic(PDF, DSN), 부품 Data Sheet
2. User 메뉴얼(Windows CE, Linux), 한글 매뉴얼 제공
3. Device Driver 소스 제공
4. BSP(Windows CE, Linux) 소스, Binary Images 제공(아래사항 참 조)
ㆍWindows CE 6.0 BSP Binary Image
ㆍWindows CE 6.0 BSP Source 파일 일체
ㆍWindows CE 6.0 기반의 Camera 지원
ㆍWindows CE 6.0 기반의 USB Wi-Fi, SDIO Wi-Fi 지원
ㆍWindows CE 6.0 기반의 동영상 재생 Application(Media Player)
ㆍWindows CE 6.0 기반의 각종 디바이스 드라이버 소스 일체
ㆍEmbedded Linux용 Boot Loader Binary Image
ㆍEmbedded Linux용 Boot Loader Source 파일 일체
ㆍEmbedded Linux Kernel 2.6.21 Version Binary Image
ㆍEmbedded Linux Kernel 2.6.21 Version Source 파일 일체
ㆍEmbedded Linux용 File System Binary Image
ㆍEmbedded Linux용 File System 파일 일체
ㆍEmbedded Linux용 Camera 지원
ㆍEmbedded Linux용 USB Wi-Fi 지원
ㆍEmbedded Linux 2.6.21 기반의 각종 디바이스 드라이버 소스 일체
ㆍEmbedded Linux 2.6.21 기반의 H.264/H.263/VC1/MPEG4 기반의 동영상
응용프로그램 풀 소스 제공
ㆍBoard에 지원되는 영상장치: S-Video, Composite, VGA 지원
ㆍAndroid Linux O/S 포팅: LCD, Touch, Ethernet, SD/MMC, NAND 지원
(Sound 추후 예정)
ㆍAndroid Version 1.5, Kernel 2.6.29 O/S 포팅
ㆍAndroid Version 1.5, Kernel 2.6.29 기반의 SD/MMC, NAND 지원
ㆍAndroid Version 1.5, Kernel 2.6.29 기반의 Ethernet 지원 |
| 8. Package List (MV6410-LCD PLUS) |
|
|
|
|
MV6410-LCD PLUS
(전면) |
MV6410-LCD PLUS
(측면) |
Power Supply |
USB Cable |
|
|
|
|
Serial Cable |
MV6410-LCD PLUS
CD |
GPS Antenna |
Camera Module |
|
|
|
|
Box |
USB Wi-Fi
(별도구매) |
SDIO Wi-Fi
(별도구매) - 품절 |
|
|
| 9. MV6410-LCD PLUS 기반의 다양한 응용 분야 |
|
 |
본 교육과정은 개발자들의 개발환경 구축과 하드웨어 이해와 실습을 통 하여 개발환경에 익히기 위한 과정입니다.
Linux 2.6을 MV6410 보드에 포팅(Porting) 하기 위한 개발 환경 구축 부터 포팅 과정에 필요한 기술 및 노하우를 전달하기 위해 마련된 교육 과정 입니다.
- MV6410 보드 (S3C6410 ARM1176ZJF-S Core)
- 매달 정기 교육 진행
|
|
ㆍ제품에 대한 궁금하신 사항이나 견 적서는 '견적요청'버튼을 클릭하시기 바랍니다.
ㆍ보다 빠른 견적을 원하시는 경우 전화로 친절하게 상담해 드립니다.
TEL : 02-3283-0101 |
|
|
|
|
|
|
 |
|
|
|
