Ⅰ. 본 제품은 ARM 코아 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여 제작된
메인 모듈이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어서
프로그램 테스트 및 하드웨어 테스트를 할 수 있으며, 메인 CPU 모듈은 이미 충분한 검증을
거쳤기 때문에 베이스 보드만 제작 하시면 됩니다. |
Ⅱ. 개발자는 사용자가 필요한 응용부분만 Base Board (새로운 타겟 보드) 구성 및 제작
하고 메인 CPU 모듈 부분은 그대로 사용 장착하여 다양한 제품군을 단시간에 테스트 및
양산 가능 |
Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축
할수 있다는 장점이 있다. |
Ⅳ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서
보시듯이 산업체에서는 저희 CPU 모듈을 제품에 바로 적용하셔도 손색이 없다. |
 |
 |
 |
본 교육과정은 개발자들의 CPU 모듈의 개발환경 구
축과 CPU 모듈의 하드웨어 이해와 실습을 통해서 개
발환경 전반에 관해서 실제 개발한 개발자가 직접
나와서 필요한 기술 및 노하우를 전달하기 위해 마
련된 교육과정 입니다.
- 임베디드 CPU 모듈 H/W 기술 세미나
- 매달 정기 교육 진행 (장소:마이크로비젼 교육장) |
< MV C100 CPU Module 소개 >
본 제품은 Samsung S5PC100 Cortex-A8 32bit RISC CPU를 기반으로 mobile DDR Memory 및 Nand
Flash, Power PMIC, 추가적 1개의 DC-DC Convertor로 구성 된 Total Embedded Solution Board이다 .
기본적으로 ARM사의 Cortex-A8 Core를 채택한 CPU로 제작된 CPU Module이기 때문에 기존에
ARM9, ARM11기반의 Binary Compatibility를 제공 해주는 ARM Core로써 800MHz까지의 CPU구동
Clock Frequency 성능과 32ch DMA 및 Internal 64bit Bus구조를 가진 제품이다 .
MVC100 CPU 보드는 이러한 Cortex-A8 코어를 내장한 S5PC100 CPU의 모든 기능을 확장해서 구현
할 수 있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있다 . 즉 , USB
Device 2.0, USB Host 1.1 과 기본적으로 내장된 HD급 , Multi-Format Codec 720p@30fps MPEG2/4,
H.264/H.263, VC-1, Xvid등이 지원되는 것은 물론이고 , TV-OUT, HDMI1.3, Camera interface, LCD
24bit interface, MiPi CSI 및 DSI가 가능하게 되어 있다 . 또한 333Mbps mDDR2까지 지원하는 SDRAM
인터페이스를 CPU모듈에 내장하고 있으며 , 물리적 사이즈는 256MB의 메모리를 장착하고 있다 .
|
|
:: MV C100 메인 CPU 모듈 (CPU : Samsung S5PC100 / 800 MHz, Cortex A8 코아)
|
| < 블럭 다이어그램 & 핀세부 정보 > |

< MV C100 메인 CPU 모듈 사양 >
|
ITEM |
Specification |
Description |
CPU |
S5PC100
|
ARM Cortex A8 Core base CPU
32/32KB/ I/D Cache , 256KB L2 Cache
Internal ROM 32KB, Internal RAM 64KB
800Mhz Operating Frequency
0.5mm ball pitch, 521-FCFBGA, 13mm x 13mm |
Main mDDR Memory
|
K4X1G163PE x2
|
M1 upper DATA Port : 128MB (64M x 16 )
M1 Lower DATA Port : 128MB (64M x 16 )
166Mhz System Bus Clock, 60ball FBGA |
NAND flash
|
K9F2G08U0B
|
256MB 이상 (48-TSOP),
용량 확장 가능 (optional) |
PMIC |
TPS650243 |
Step-Down Convertor 3Port, 3-LDO 제공
Out Current :
DC-DC1-1.6A,DC-DC2 -1A, DC-DC3-0.8A
input Voltage Range : 2.5 ~ 6V
32-Pin 5.0mm x 5.0mm QFN Package |
DC-DC Power |
TPS62260 |
600mA Step-down DC-DC Regulator 1 개 적용
Input Voltage Range : 2.0V ~ 6.0V
6 PIN SON Package, 2mm x 2mm |
Connector A |
LWBS008-60C-3.0H |
300 pin (0.8mm pitch 60pin x 5) |
Dimension |
(L x W x T) |
44 mm x 60 mm x 1.2 mm

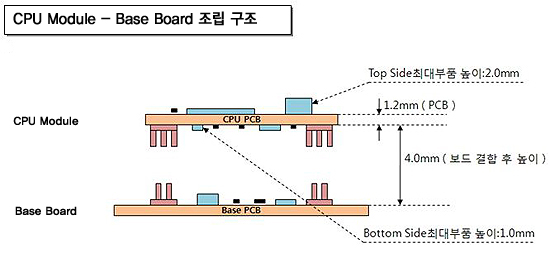

( 결합 시 B TO B 높이 : 4.0 mm) |
PCB 사양 |
FR-4 |
8-Layer Build up |
|
※ OS: Windows CE 6.0 / Linux 2.6.x / Android 2.1 포팅 지원
- CPU가 제공하는 모든 기능 구현 가능하도록 확장 커넥터 제공
- 응용분야 : 모바일 단말기, 산업제어, 시스템제어 외 임베디드 제품관련 모든 기기

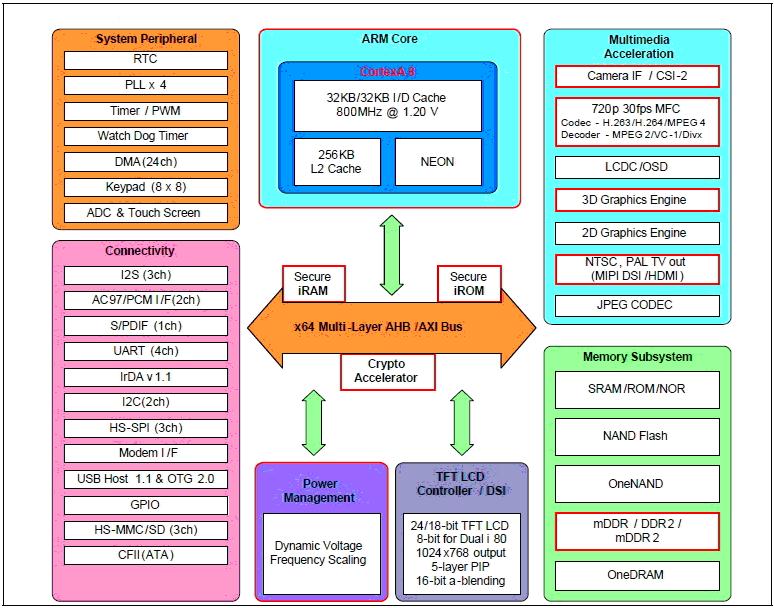

< MV C100 CPU모듈 Block Diagram >
본 제품은 CPU보드에 mDDR메모리 , Nand Flash Memory, PMIC를 제외한 나머지 모든 기능을 BASE 보드에서 구현 할 수 있도록 board to board connector형태로 만들어져 있다 . 아래 그 Block Diagram을 간단히 예시 한다 .
.
|
< MV C100 메인 CPU모듈 가격 정보 >
※ 보드 Set 구매자에 한하여 메인 CPU 모듈 판매함. ( 단, 대량 주문시 예외 )
|
| |
수 량 |
가 격 |
납 기 |
샘플주문 |
10개 이하 |
문의요망 |
즉시구매가능 |
소량주문 |
100개 이하 |
문의요망 |
3주 이내 |
대량주문 |
100개 이상 |
협의요망 |
협의요망 |
|
|
|
|
|
|
임베디드 메인 CPU 모델 시리즈(S5PC100/800MHz)
